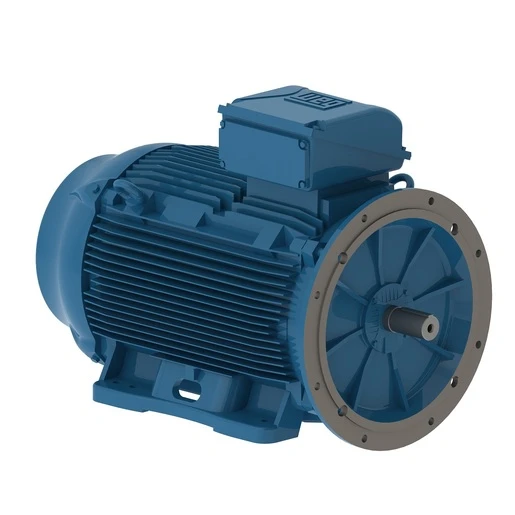

MOTEUR W22 IE2 11KW 4P 160M 3PH 380/460V 50HZ IC411 TEFC B35T PU/PIECE

MOTEUR W22 IE2 11KW 4P 160M 3PH 380/460V 50HZ IC411 TEFC B35T PU/PIECE

https://codalec-codalec.odoo.com/web/image/product.template/21737/image_1920?unique=1b98a2e


Description

W22 IE2 11 kW 4P 160M 3Ph 380-400-415/660-690//460 V 50 Hz IC411 - TEFC - B35T

Avec une carcasse en fonte, un montage flexible, des pattes pleines et solides et des températures de fonctionnement réduites, les moteurs W22 sont parfaitement adaptés à une grande variété d'applications industrielles et répondent au niveau d'efficacité selon la norme CEI 60034-30-1.


Caractéristiques du produit
StandardCEI 60034-1
Fréquence50 Hz
Tension d'alimentation380-400-415/660-690/460 V
Nombre de pôles4
Degré de protectionIP55
Vitesse de synchronisme1500 tr/min
Puissance nominale11 kW
MontageMonté sur pied
MariéeFF
MontageB35T
Boîte à bornes¹Haut
CarcasseIC411 - TEFC


Moteurs électriques
Carcasse160 m
Puissance nominale11 kW (15 CV)
Nombre de pôles4
Fréquence50 Hz
Vitesse à pleine charge1475 tr/min
Glissement1,67 %
Tension à pleine charge400/690 V
Courant à pleine charge21.2/12.3 A
Courant de démarrage136/78,7 A
Intensité de démarrage6.4
Courant à vide10,0/5,80 A
Couple à pleine charge7,26 kgfm
Couple de démarrage229 %
Couple maximum280 %
Temps de blocage du rotor21s (froid) 12s (chaud)
Moment d'inertie (J)0,1048 kgm²
ConceptionN
Classe d'isolationF
Facteur de service1,00
Echauffement80 K
Cycle de serviceS1
Méthode de démarrageDémarrage direct
Température ambiante-20°C à +40°C
Altitude1000 m d'altitude
Degré de protectionIP55
CarcasseIC411 - TEFC
MontageB35T
Rotation¹Les deux sens de rotation
Bruit²61,0 dB(A)
Poids approximatif³110 kg


Efficacité
50%75%100%
89,0 90,2 90,2
Facteur de puissance
50%75%100%
0,65 0,76 0,83


Caractéristiques
Matériau de la carcasseFonte
Méthode d'imprégnationPolyester à tremper et à cuire
Tension du radiateur d'appoint200 - 240 V
Entrées de câble de la boîte à bornes principale2xM40x1,5
BornierBMC - 6 broches
Dispositif de Blocage de l'ArbreSans
Matériau de l'arbreAcier au carbone SAE 1040/45
PeintureRAL 5009 203A (ISO 12944 - C3)
Cosses de mise à la terreCélibataire
Matériau du capot de ventilateurFonte
Peinture tropicaliséeSans
Contre-brideOui - Chapeau de palier
protection thermique des enroulementsThermistance - 2 fils, 1 par phase, 155 °C
Méthode d'équilibrage1/2 Clé
Tôle parapluieSans
Protection contre les surcharges (phénolique)Sans protection contre les surcharges
Nombre de câbles de connexion6
Matériau du ventilateurPlastique
Bouchon à visACIER INOXYDABLE AISI 316L
Joint d'étanchéité du palier NDEAnneau en V
Joint d'étanchéité de palier DEAnneau en V

0 FCFA 0.0 XAF 0 FCFA

0

(0 FCFA / Unité(s))
  • Catégorie
  • Sous-catégorie
  • Couleur
  • Fabricant
  • Indice de Protection

Cette combinaison n'existe pas.

Contactez-nous
Catégorie: Énergie
Sous-catégorie: Moteur
Couleur: Bleu
Fabricant: WEG
Indice de Protection: IP44 à IP65

Référence interne: WEGTXW3003035T
