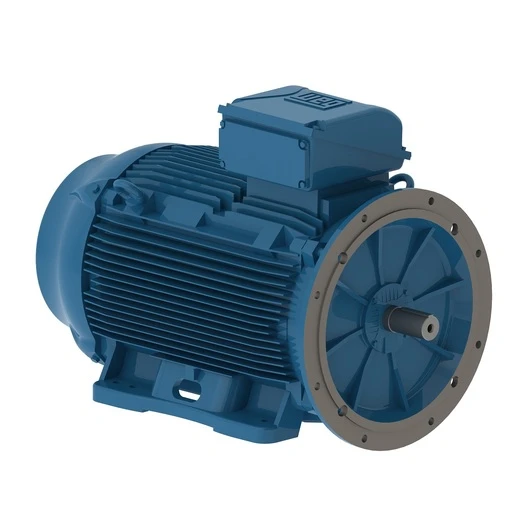

Avec une carcasse en fonte, un montage flexible, des pattes pleines et solides et des températures de fonctionnement réduites, les moteurs W22 sont parfaitement adaptés à une grande variété d'applications industrielles et répondent au niveau d'efficacité selon la norme CEI 60034-30-1.
Caractéristiques du produit
Standard
CEI 60034-1
Fréquence
50 Hz
Tension d'alimentation
380-400-415/660-690/460 V
Nombre de pôles
4
Degré de protection
IP55
Vitesse de synchronisme
1500 tr/min
Puissance nominale
11 kW
Montage
Monté sur pied
Mariée
FF
Montage
B35T
Boîte à bornes¹
Haut
Carcasse
IC411 - TEFC
Moteurs électriques
Carcasse
160 m
Puissance nominale
11 kW (15 CV)
Nombre de pôles
4
Fréquence
50 Hz
Vitesse à pleine charge
1475 tr/min
Glissement
1,67 %
Tension à pleine charge
400/690 V
Courant à pleine charge
21.2/12.3 A
Courant de démarrage
136/78.7 A
Intensité de démarrage
6.4
Courant à vide
10,0/5,80 A
Couple à pleine charge
7,26 kgfm
Couple de démarrage
229 %
Couple maximum
280 %
Temps de blocage du rotor
21s (froid) 12s (chaud)
Moment d'inertie (J)
0.1048 kgm²
Conception
N
Classe d'isolation
F
Facteur de service
1,00
Echauffement
80 K
Cycle de service
S1
Méthode de démarrage
Démarrage direct
Température ambiante
-20°C à +40°C
Altitude
1000 m d'altitude
Degré de protection
IP55
Carcasse
IC411 - TEFC
Montage
B35T
Rotation¹
Les deux sens de rotation
Bruit²
61.0 dB(A)
Poids approximatif³
110 kg
Efficacité
50%
75%
100%
89,0
90,2
90,2
Facteur de puissance
50%
75%
100%
0,65
0,76
0,83
Caractéristiques
Matériau de la carcasse
Fonte
Méthode d'imprégnation
Polyester à tremper et à cuire
Tension du radiateur d'appoint
200 - 240 V
Entrées de câble de la boîte à bornes principale
2xM40x1,5
Bornier
BMC - 6 broches
Dispositif de Blocage de l'Arbre
Sans
Matériau de l'arbre
Acier au carbone SAE 1040/45
Peinture
RAL 5009 203A (ISO 12944 - C3)
Cosses de mise à la terre
Célibataire
Matériau du capot de ventilateur
Fonte
Peinture tropicalisée
Sans
Contre-bride
Oui - Chapeau de palier
protection thermique des enroulements
Thermistance - 2 fils, 1 par phase, 155 °C
Méthode d'équilibrage
1/2 Clé
Tôle parapluie
Sans
Protection contre les surcharges (phénolique)
Sans protection contre les surcharges
Nombre de câbles de connexion
6
Matériau du ventilateur
Plastique
Bouchon à vis
ACIER INOXYDABLE AISI 316L
Joint d'étanchéité du palier NDE
Anneau en V
Joint d'étanchéité de palier DE
Anneau en V
Category:
Energy
Subcategory:
Motor
Color:
BLEU
Brand / Manufacturer:
WEG
IP Rating:
IP44 A IP55
Internal Reference: WEGTXW3003035T
