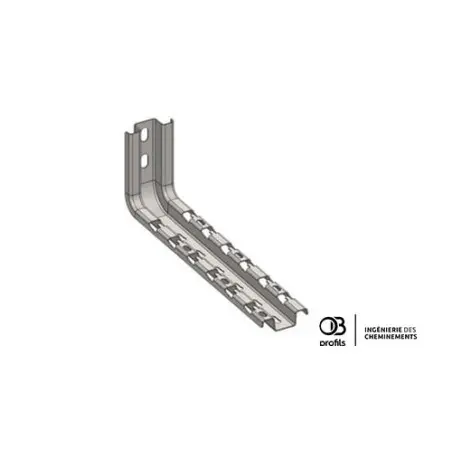

CONSOLE UNIVERSELLE CPA 300 PU/PIECE
DESCRIPTION
La Console CPA-300 permet de supporter les chemins de câbles en fil OB2, tôle OBR2 et la goulotte pleine GP2. Utiliser le cache plastique BCPA pour protéger les extrémités. Pour la finition Inox 316L, la console est une CPU.
Poids (5 P) : 2.83 kg
Exemple de montage sur chemin de câbles OBR2 :
Prévoir 2 boulons TRCC 6x20 pour fixer le chemin de câbles tôle à la console.

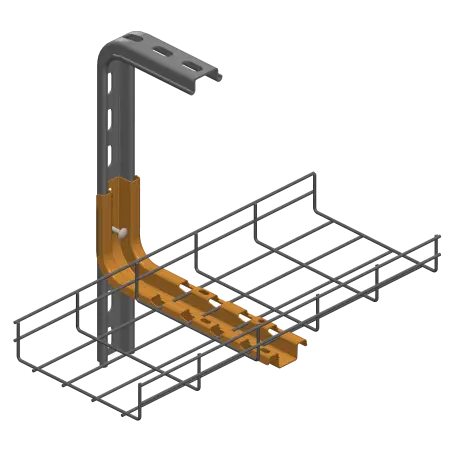

Montage sur chemin de câbles OB2 avec pendard PPA :
Positionner la console sur le pendard. Prévoir 1 vis HM 8x20, 1 rondelle plate Ø8 et 1 écrou embase M8. Encliqueter le chemin de câble dans la console. Rabattre les ergots avec un tournevis.
Montage avec cache BCPA :
Placer le cache BCPA à l’extrémité de la console pour la protéger.
Référence interne:
OBP151735
