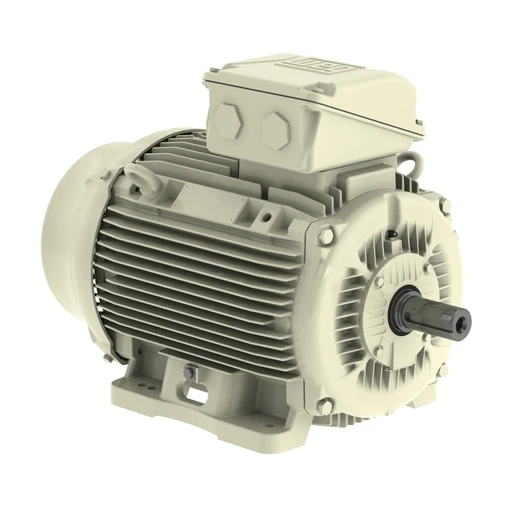

Avec un châssis en fonte, un montage flexible, des pieds solides et robustes, et des niveaux de bruit et des températures de fonctionnement plus faibles, les moteurs W22 sont parfaitement adaptés à une grande variété d'applications industrielles.
Les moteurs W22 sont conformes au niveau d'efficacité selon la norme IEC 60034-30-1.
Caractéristiques du produit
Standard
CEI 60034-1
Fréquence
50 Hz
Tension d'alimentation
380-400-415/660-690/460 V
Nombre de pôles
4
Degré de protection
IP55
Vitesse de synchronisme
1500 tr/min
Puissance nominale
4 kW
Montage
Monté sur pied
Mariée
Sans
Montage
B3T
Boîte à bornes¹
Haut
Carcasse
IC411 - TEFC
Moteurs électriques
Carcasse
112M
Puissance nominale
4 kW (5,5 CV)
Nombre de pôles
4
Fréquence
50 Hz
Vitesse à pleine charge
1440 tr/min
Glissement
4,00 %
Tension à pleine charge
400/690 V
Courant à pleine charge
8,32/4,82 A
Courant de démarrage
54,9/31,8 A
Intensité de démarrage
6.6
Courant à vide
4,00/2,32 A
Couple à pleine charge
2,71 kgfm
Couple de démarrage
220 %
Couple maximum
260 %
Temps de blocage du rotor
23s (froid) 13s (chaud)
Moment d'inertie (J)
0,0156 kgm²
Conception
N
Classe d'isolation
F
Facteur de service
1,00
Echauffement
80 K
Cycle de service
S1
Méthode de démarrage
Démarrage direct
Température ambiante
-20°C à +40°C
Altitude
1000 m d'altitude
Degré de protection
IP55
Carcasse
IC411 - TEFC
Montage
B3T
Rotation¹
Les deux sens de rotation
Bruit²
56,0 dB(A)
Poids approximatif³
42,2 kg
Efficacité
50%
75%
100%
86.0
86,7
86,7
Facteur de puissance
50%
75%
100%
0,62
0,74
0,80
Caractéristiques
Matériau de la carcasse
Fonte
Méthode d'imprégnation
Polyester à tremper et à cuire
Entrées de câble de la boîte à bornes principale
2xM32x1,5
Bornier
BMC - 6 broches
Dispositif de Blocage de l'Arbre
Sans
Matériau de l'arbre
Acier au carbone SAE 1040/45
Peinture
RAL 1013 202P (ISO 12944 - C4)
Cosses de mise à la terre
Célibataire
Matériau du capot de ventilateur
Acier
Peinture tropicalisée
Sans
Contre-bride
Sans chapeau de palier
protection thermique des enroulements
Thermistance - 2 fils, 1 par phase, 155 °C
Tôle parapluie
Sans
Protection contre les surcharges (phénolique)
Sans protection contre les surcharges
Nombre de câbles de connexion
6
Matériau du ventilateur
Plastique
Bouchon à vis
ACIER INOXYDABLE AISI 316L
Joint d'étanchéité du palier NDE
Anneau en V
Joint d'étanchéité de palier DE
Anneau en V
Category:
Energy
Subcategory:
Motor
Color:
BEIGE
Brand / Manufacturer:
WEG
IP Rating:
IP44 A IP55
Internal Reference: WEGTXW2103033
