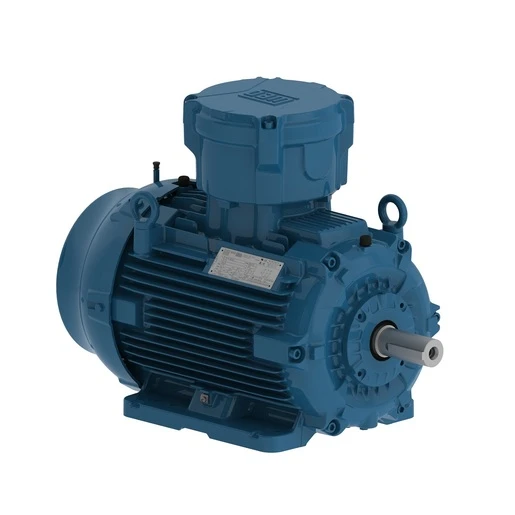

La gamme W22Xdb représente une évolution sur le marché des produits pour zones classifiées, offrant des niveaux d'efficacité élevés, des économies d'énergie, de faibles coûts d'exploitation, une durée de vie prolongée, un entretien réduit et une sécurité assurée.
Caractéristiques du produit
Standard
CEI 60034-1
Fréquence
50 Hz
Tension
380-400-415/660-690/460 V
Nombre de poteaux
2
Degré de protection
IP56
Vitesse synchrone
3000 tr/min
Puissance nominale
15 kW
Montage
Monté sur pied
Bride
Sans
Montage
B3T
Boîte à bornes¹
Haut
Enceinte
IC411 - TEFC
Moteurs électriques
Cadre
160M/L
Sortir
15 kW (20 CV)
Nombre de pôles
2
Fréquence
50 Hz
vitesse nominale
2945 tr/min
Glisser
1,83 %
Tension nominale
400/690 V
Courant nominal
27,6/16,0 A
LR Ampères
204/118 A
LRC
7.4
courant à vide
9,30/5,39 A
Couple nominal
35,9 pi-lb
Couple de blocage du rotor
260 %
Couple de rupture
310 %
Temps de rotor bloqué
14s (froid) 8s (chaud)
Moment d'inertie (J)
1,23 pi² lb
Conception
N
Classe d'isolation
F
Facteur de service
1,00
hausse des températures
80 K
Cycle de service
S1
Méthode de démarrage
Directement en ligne
Température ambiante
-20°C à +40°C
Altitude
1000 m d'altitude
Degré de protection
IP56
Enceinte
IC411 - TEFC
Montage
B3T
Rotation¹
Les deux (CW et CCW)
Niveau sonore²
67,0 dB(A)
Poids approximatif³
444 lb
Efficacité
50%
75%
100%
91,0
91,3
91,3
Facteur de puissance
50%
75%
100%
0,71
0,81
0,86
Caractéristiques
Matériau du cadre
Fonte
Méthode d'imprégnation
Polyester à tremper et à cuire
Système de regraissage
À l'extrémité motrice et à l'extrémité non motrice
Tension du radiateur d'appoint
200 - 240 V
trou du boîtier de bornes principal
2xM40x1,5
bornier
BMC - 6 broches
Dispositif de verrouillage d'arbre
Sans
Matériau de l'arbre
Acier au carbone SAE 1040/45
Peinture
RAL 5009 205PC4
Cosses de mise à la terre
Double
Matériau de couverture pour ventilateur
Fonte
Peinture tropicalisée
Sans
Joints d'étanchéité
Lumomoly
Chapeau de palier
Oui - Chapeau de palier
Matériau des boulons
Acier au carbone
protection thermique des enroulements
Thermistance - 2 fils, 1 par phase, 150 °C
Méthode d'équilibrage
1/2 Clé
Couvercle anti-gouttes
Sans
protecteur contre les surcharges (phénolique)
Sans protection contre les surcharges
Quantité de câbles de connexion
6
Matériel de fan
Plastique
Bouchon à vis
ACIER INOXYDABLE AISI 316
Joint d'étanchéité du palier NDE
Joint à lèvres
Joint d'étanchéité de palier DE
Joint d'huile
Category:
Energy
Subcategory:
Motor
Color:
BLEU
Brand / Manufacturer:
WEG
IP Rating:
IP44 A IP55
Internal Reference: WEGTX3103033
