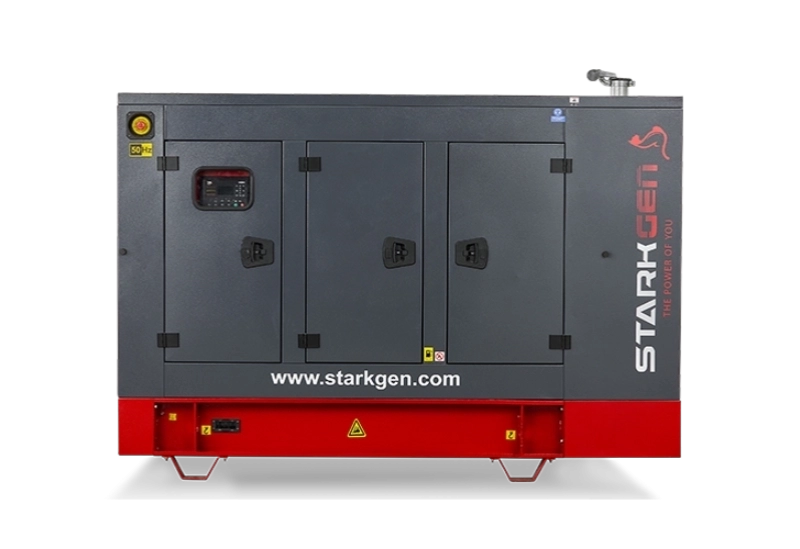

MISAKI ENGINE, LYNX ALTERNATOR, ABB CB, ABB ATS, BASIC CANOPY TYPE, COMAP AMF 8/9 CONTROLLER
Description
Le groupe électrogène SGT-45MX de la gamme Starkgen est un équipement performant animé par un moteur diesel Misaki (modèle MS3TG40) à 4 temps, refroidi par eau et fonctionnant à 1500 tr/min.
Ce matériel offre une puissance nominale de 40 kVA (32 kW) et peut atteindre une puissance de secours de 44 kVA (35,2 kW). Il est équipé d'un alternateur modèle LX224D et d'un réservoir de carburant de 55 litres, avec une consommation de 8,16 l/h à 100 % de charge.
Disponible en version ouverte, il mesure 1000 x 1500 x 1030 mm pour un poids de 860 kg, tandis que sa version insonorisée avec cabine affiche des dimensions de 1000 x 2200 x 1280 mm pour un poids de 1030 kg.
Sa conception inclut un radiateur standard capable de fonctionner jusqu'à une température ambiante de 50 °C.
Spécifications du moteur
| Caractéristique | Valeur |
| Marque du moteur | MISAKI |
| Modèle du moteur | MS3ETG40 |
| Puissance Secours (kW/hp) | 42 / 56,32 |
| Vitesse de rotation nominale (tr/min) | 1500 |
| Cylindrée totale (L) | 2,7 |
| Disposition des cylindres | 4 L |
| Alésage x Course (mm) | 90 x 105 |
| Taux de compression | 17,5 : 1 |
| Type de gouverneur | Électronique |
| Type d’aspiration | Turbocompressé |
| Injection | Directe |
| Système de refroidissement | Refroidi à l’eau |
| Système électrique (VDC) | 12 |
| Capacité du carter d’huile (L) | 7,1 |
| Capacité liquide de refroidissement (L) | 10 |
| Capacité du réservoir de carburant (L) | 120 |
| Température des gaz d’échappement (°C) | 630 |
| Débit des gaz d’échappement (m³/h) | 211,6 |
| Contre-pression (kPa) | 10 |
| Débit d’air de refroidissement (m³/min) | 0,039 |
| Consommation à 50 % (L/h) | 5,4 |
| Consommation à 75 % (L/h) | 7,01 |
| Consommation à 100 % (L/h) | 8,16 |
| Type de chemise de cylindre | Type humide - Remplaçable |
| Type de filtre à air | Sec - Remplaçable |
| Radiateur | Type tropical jusqu’à 50 °C |
Spécifications de l’alternateur
| Spécification | Valeur |
| Marque d’alternateur | Lynx |
| Modèle | LX184K |
| Fréquence (Hz) | 50 |
| Puissance nominale (kVA) | 42,5 |
| Tension nominale (V) | 400 |
| Phase | 3 |
| Régulé par | AVR |
| Régulation de tension | ± 1 % |
| Capacité de court-circuit | 100 % In |
| Isolement | Classe H |
| Degré de protection | IP 23 |
| Facteur de puissance | 0,8 |
| Rendement (%) | 88,5 |
| Distorsion harmonique totale | <1,5 % |
| Type de connexion | Étoile |
| Nombre de câbles | 12 |
| Nombre de pôles | 4 pôles |
| Type de roulement | Monopalier |
Dimensions et poids – type ouvert (PRO/BASIC)
| Dimension/Caractéristique | Valeur |
| Largeur (mm) | 1000 |
| Longueur (mm) | 1500 |
| Hauteur (mm) | 1500 |
| Poids (kg) | 860 |
| Capacité du réservoir (L) | 120 |
Dimensions et poids – type insonorisé (PRO/BASIC)
| Dimension/Caractéristique | Valeur |
| Largeur (mm) | 1000 |
| Longueur (mm) | 2200 |
| Hauteur (mm) | 1605 |
| Poids (kg) | 1090 |
| Capacité du réservoir (L) | 120 |
| Category: Energy |
| Subcategory: Generator Set |
| Color: ANTHRACITE |
| Brand / Manufacturer: Starkgen |
| Wattage: 33 - 66KVA |
Internal Reference:
STARSGT-45MX
